Module LCD TFT portable

Module LCD TFT portable
Fabricant de modules LCD TFT portables|Gatech Électronique



Gatech Electronic conçoit et fabrique des modules d'affichage LCD TFT fiables allant de 2,4 à 15,6 pouces, spécialement conçus pour les instruments portables, les terminaux portables et les systèmes IHM compacts. En tant que fabricant intégré, nous fournissons un approvisionnement direct en usine, une allocation stable des panneaux et une personnalisation complète, de la découpe du verre au FPC et au collage des écrans tactiles.





Pourquoi choisir Gatech électronique

Installation de fabrication directe d'écrans LCD

Exploite des lignes de production et de liaison dédiées, y compris la liaison COG/FOG, l'assemblage de rétroéclairage et la liaison optique OCA, en maintenant une solide capacité mensuelle allant jusqu'à 200 000 pièces.

Assistance experte en R&D et en ingénierie

Des ingénieurs expérimentés collaborent directement avec votre équipe pour examiner les exigences structurelles, l'intégration de la carte de contrôle principale et les dispositions FPC avant le début de toute production.

Affichage entièrement intégré

Solutions Combine tous les composants critiques (panneaux TFT, rétroéclairages LED, FPC, écrans tactiles, cartes de pilotes et liaison optique) dans un seul module-préévalué.

Normes rigoureuses de contrôle de qualité

Met en œuvre un-contrôle de qualité en cours de processus (IPQC) strict pendant l'assemblage et effectue des inspections de contrôle de qualité en sortie-à 100 % (OQC) conformes aux normes IATF 16949.



Spécifications clés



Catégorie de paramètre

Spécifications techniques

Taille diagonale

2,4" à 15,6"

Plage de résolution

QVGA, VGA, WVGA, HD, jusqu'à Full HD (1920 x 1080)

Luminance (luminosité)

Standard (250 à 500 nits) / Élevé-Lisible à la lumière du soleil (800 à 1 500 nits)

Angle de vision

TN (standard) / IPS Angle de vision complet (85/85/85/85)

Rapport hauteur/largeur

4:3, 16:9, formats de barres et de carrés personnalisés



Options d'affichage

2,4 à 4,3 pouces :

Idéal pour les instruments compacts, les compteurs portables et les interfaces de contrôle-à espace limité.

5 à 7 pouces :

Zone d'affichage équilibrée pour les menus, les interfaces tactiles et les données de mesure.

8 à 10,1 pouces :

Conçu pour les commandes d'opérateur complexes et plusieurs panneaux d'information.

10,1 à 15,6 pouces :

Grands espaces de travail pour terminaux industriels et médicaux portables.

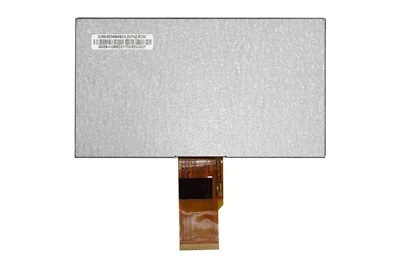

Handheld Meter TFT LCD Module



Options tactiles et d'interface

Intégration de l'écran tactile :Évaluez les écrans tactiles, les structures de verre de protection et les exigences tactiles capacitives ainsi que la liaison optique pour une précision tactile et une durabilité maximales.


Interfaces d'affichage :Compatibilité de l'électronique hôte assurée grâce aux configurations MIPI, LVDS et TTL, ainsi qu'une analyse approfondie de la définition du signal et des broches.


Configuration FPC :Longueur, largeur, forme, position du connecteur, définition des broches et direction de routage du FPC entièrement personnalisables pour correspondre parfaitement à votre PCB hôte.





Application-Fonctionnalités spécifiques

Instruments industriels portables :

Dimensions compactes, lisibilité élevée, angles de vision larges et connexions de commande fiables.

Équipement de mesure portatif :

Résolution équilibrée, consommation d'énergie et taille d'écran optimisées pour la présentation des données sur le terrain.

Équipement médical portatif :

Concentrez-vous sur la clarté de l'image, la précision du toucher, les dimensions mécaniques strictes et les conditions de fonctionnement-de qualité médicale.

Équipements de sécurité et terminaux de contrôle :

Luminosité améliorée, liaison optique, fonctionnement tactile robuste et configurations multi-commandes personnalisées.



Intégration mécanique



Dimensions des modules :Largeur, hauteur, épaisseur, zone active et structures de montage de modules sur mesure pour s'adapter exactement à votre espace d'installation.


Alignement du FPC et du connecteur :Prévu à côté de votre PCB principal et de votre boîtier pour éviter les désalignements structurels internes.


Structure tactile et couverture :Co-évaluation de l'écran LCD, des écrans tactiles et du verre de protection pour une finition mécanique intégrée et scellée.



Options de personnalisation





Configurations LCD et électriques :

Taille d'affichage, résolution, mode d'affichage, polariseur, exigences d'alimentation et protocoles d'interface personnalisables.



Paramètres mécaniques et environnementaux :

Dimensions, épaisseur, conceptions FPC et seuils de température extrêmes de fonctionnement/stockage.



Liaison tactile et optique :

Zones tactiles sur mesure, verre de protection spécialisé et configurations de liaison optique OCA.







Environnement opérationnel

Adaptabilité à la température :Sélection de panneaux LCD et de rétroéclairages spécialisés pour gérer les plages de températures de fonctionnement et de stockage difficiles.


Lumière ambiante et conditions d'éclairage :Niveaux de luminosité et traitements de surface optimisés pour une visibilité transparente depuis les salles de contrôle intérieures jusqu'aux champs extérieurs lumineux.


Interaction tactile de l'utilisateur :Caractéristiques de réponse équilibrées et fiabilité tactile pour divers environnements d'interface utilisateur.

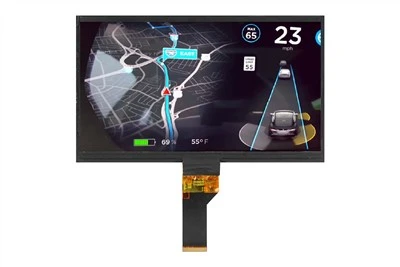

Rugged Handheld Terminal TFT LCD Module



Processus de développement de produits



Examen des exigences :Collection de la taille de votre écran, de sa résolution, de son interface, de sa luminosité et de ses paramètres environnementaux.



Sélection d'affichage :Évaluation experte des configurations LCD disponibles correspondant à vos besoins.



Confirmation technique :Examen technique des FPC, des connecteurs, de l'intégration tactile et des plans mécaniques.



Développement d'échantillons :Livraison d'échantillons physiques pour évaluation mécanique, électrique et fonctionnelle.



Production pilote :Vérification de la configuration approuvée avant fabrication en série.



Production de masse :Fabrication en volume strictement conforme aux spécifications confirmées.



Inspection finale et expédition :Emballage complet, inspection 100 % OQC et expédition internationale sécurisée.





Contrôle de qualité



Contrôle des réceptions et des processus :Lignes de production surveillées et supervisées par des équipes IPQC suivant des flux de travail stricts de gestion de la qualité.


Inspection fonctionnelle et d'apparence :Des contrôles rigoureux couvrant l’apparence visuelle, les performances de l’image, le fonctionnement du rétroéclairage, la réponse tactile et les tolérances mécaniques.


Vérification finale de l'expédition :Inspection OQC à 100 % exécutée par rapport à la fiche technique du projet approuvée avant l'emballage.




Applications typiques

01/

Test et mesure portables :Multimètres numériques, unités de terrain d'oscilloscope, testeurs de câbles et analyseurs de spectre portables.

02/

Dispositifs médicaux portables :Échographes portatifs, moniteurs patient, analyseurs de gaz du sang et terminaux de diagnostic portables.

03/

Terminaux de données mobiles :Scanners de codes-barres, enregistreurs de données d'inventaire portables, terminaux logistiques POS et unités de suivi des actifs.

04/

Équipement de service sur le terrain :Appareils d'inspection agricole, moniteurs environnementaux, lecteurs de compteurs de services publics et unités de commande militaires portables.



Guide de sélection des produits



Paramètres d'affichage :

Taille de l'écran, résolution cible, zone active, luminosité et angle de vision.

01

Spécifications électriques :

Type d'interface (MIPI/LVDS/TTL), tension d'alimentation, type de connecteur et exigences de rétroéclairage.

02

Contraintes mécaniques :

Dimensions maximales du module, limites d'épaisseur, longueur/position du FPC et trous de montage.

03

Toucher et environnement :

Besoins d’intégration tactile, spécifications des verres de protection, liaison optique et plages de température.

04

Logistique du projet :

Quantité du prototype, volume de production annuel estimé et calendrier de développement cible (ainsi que tous les dessins ou spécifications disponibles).

05





Foire aux questions





Q : Quel est le délai de livraison typique pour les échantillons de modules LCD TFT portables standard ?

R : Les demandes d’échantillons standard provenant de l’inventaire existant sont généralement expédiées dans un délai de 3 à 5 jours ouvrables. Les échantillons personnalisés impliquant des modifications FPC ou tactiles nécessitent généralement 3 à 4 semaines pour l'outillage et la fabrication.

Q : Gatech peut-il personnaliser la définition des broches FPC pour qu'elle corresponde à notre carte mère existante ?

R : Oui. Notre équipe d'ingénieurs repense régulièrement le routage FPC, l'affectation des broches et les types de connecteurs pour s'intégrer directement aux cartes contrôleurs clients sans nécessiter de refonte de la carte mère.

Q : Quelle est la quantité minimale de commande (MOQ) pour les modules LCD TFT personnalisés ?

R : Le MOQ varie en fonction de la taille spécifique du verre, de l'outillage FPC personnalisé et des exigences de l'écran tactile. Nos chefs de projet fournissent des conditions MOQ exactes lors de l’évaluation technique initiale.

Q : Fournissez-vous des services de liaison optique en interne- ?

R : Oui. Nous exploitons des lignes de liaison optique dédiées aux salles blanches utilisant les méthodes LOCA et OCA solide pour coller des verres de protection ou des panneaux tactiles directement sur des cellules LCD TFT.

Q : Quelles plages de températures de fonctionnement sont disponibles pour les appareils portables extérieurs ?

R : Nous proposons des configurations d'affichage de température étendues allant de -20 degrés à +70 degrés et des versions ultra-robustes fonctionnant de -30 degrés à +85 degrés utilisant des fluides à cristaux liquides spécialisés et des pilotes améliorés.



modular-1
Demander un devis

Envoyez dès aujourd’hui les spécifications de votre écran à notre équipe d’ingénieurs pour une réponse rapide et une évaluation professionnelle dans les 24 heures.

Ce qu'il faut inclure :Dimensions de l'écran, luminosité, type d'interface (MIPI/LVDS/TTL), exigences tactiles et quantités d'échantillons/production de masse projetées.

Si disponibles, veuillez joindre vos dessins LCD, vos schémas FPC ou vos fiches techniques de produit pour un examen immédiat.
